Allgemeine Informationen

System :

Diese vorteilhafte LEH – Quick - Schnellwechseleinrichtung – nachfolgend SW genannt – passt auf jeden Löffel bzw. Anbauwerkzeug, welches mit dem dafür genormten Adapter – Aufnahmerahmen ausgerüstet ist.

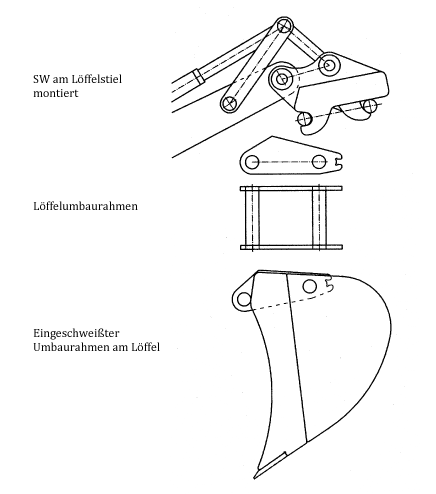

Je nach Arbeitsgerät kann der Anbaurahmen aufgeschweißt oder eingeschweißt sein. Beim Löffel wird der Anbaurahmen zwecks optimaler Kraftübertragung möglichst tief in die Rückenkonstruktion eingefügt.

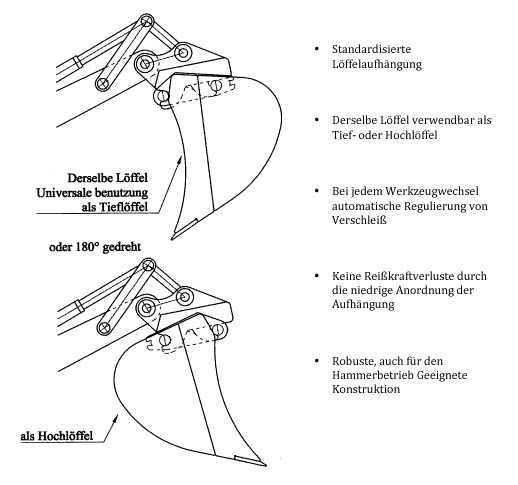

Die kraftschlüssigen Spannelemente am Anbaurahmen und SW sind vorteilhaft geeignet, die Anbauwerkzeuge zur üblichen Arbeitsweise aufzunehmen oder um 180 ° gedreht aufzunehmen. So kann z.B. der übliche Tieflöffel auch als Hochlöffel verwendet werden.

Das Verriegelungssystem ermöglicht einen absolut spielfreien Festsitz, so dass Reibung und Verschleiß optimal begrenzt sind. Die vordere und hintere Aufnahmeklaue ist als konischer Festsitz ausgebildet und zur automatischen Nachspannung geeignet.

Eine Tellerfeder und eine Zusatzsicherung geben Sicherheit gegen ungewolltes Lösen. Die funktionswichtigen Spannelemente und Mutter sind schmutz abweisend abgedichtet.

LEH – Quick 1 – 6
Funktionsart mechanisch / hydr.

Die mech./hydr. Schnellwechseleinrichtung für alle Bagger
